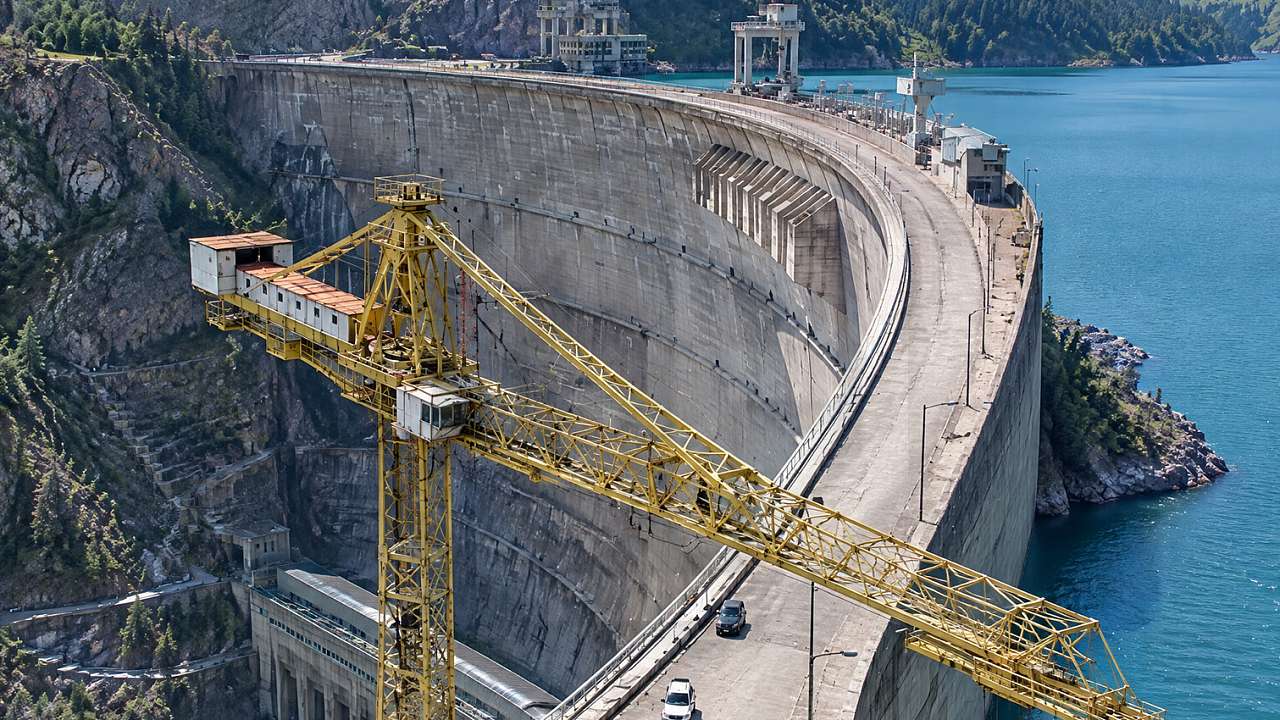

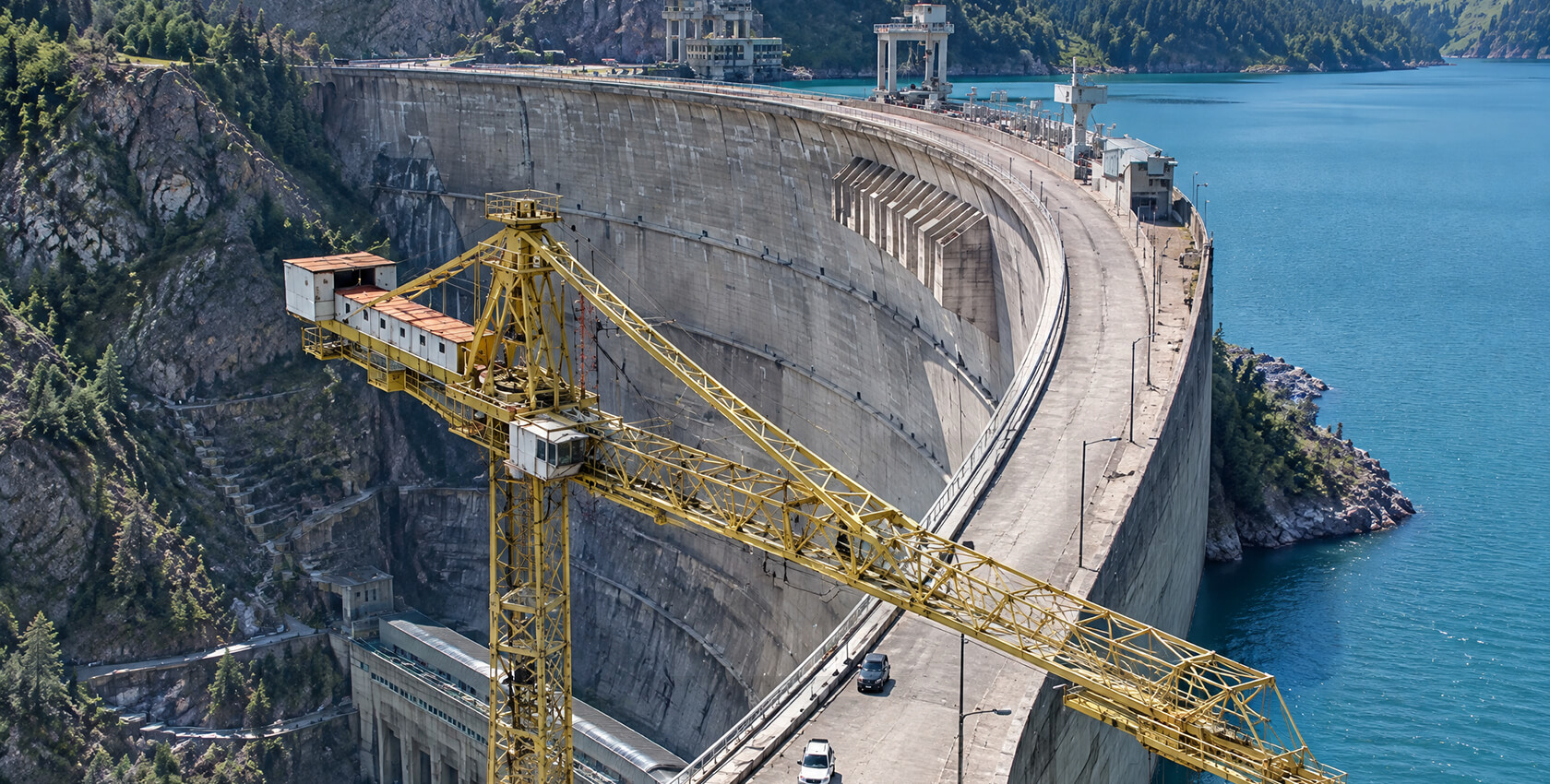

Как строят плотины?

Плотина - сооружение, преграждающее путь потоку и поднимающее его уровень. Оно возводится для увеличения проходимости реки и максимального использования энергетического ресурса воды. Плотины делают из мелких рек судоходные, предваряют строительство ГЭС. Обычно при этом образуется водохранилище, позволяющее орошать ближайшие сельхозугодья и снабжать населённые пункты.

Строительство плотин

Гидротехники проводят комплексный предварительный расчёт перед возведением сооружения, которое имеет широкое основание, уходящее глубоко в грунт. Ширина вершины обычно не более, чем у среднестатистической проезжей дороги. Огромный вес придаёт сооружению устойчивость. В "теле" плотины размещаются приборы для контроля температуры, уровня давления и напряжения.

С целью уменьшения аппрессии напора воды и увеличения прочности откосов на грунтовых плотинах проводят дренаж "тела", для чего в него вводят зоны или полости, засыпанные гравием или щебнем, а на больших плотинах - труб с геомембраной (применяемой и для полигонов).

5 - трубы, обернутые геомембраной

Устойчивость и эксплуатационные свойства сооружения напрямую зависят от качества проведённых работ. В частности, инженеры прячут фильтрационную конструкцию в грунт поглубже от линии зимнего промерзания.

Для водосбросных и железобетонных плотин на нескальных основаниях геомембраны применяются в гидроизоляции понура - одного из противофильтрационных устройств плотины. Согласно СНиП 2.06.06-85, на грунтах со значительной и неравномерной деформируемостью, понуры проектируется оклеенными из рулонных гидроизоляционных материалов в несколько слоев, перекрывая каждым слоем стык нижерасположенного слоя.

Схема железобетонной плотины

Пропорции плотины тоже имеют значение - обычно это трапеция с соотношением сторон 1:1,5. При использовании таких размеров сдвига конструкции под воздействием горизонтально направленной силы воды не происходит.

Тип плотины (земляная или каменная) выбирают в соответствии с топографией и геологическими условиями основы и берегов, климатическими особенностями региона, силой напора потока, типом имеющихся грунтовых материалов, сейсмоактивностью района, требованиями к эксплуатации плотины. Также учитывается стоимость будущих работ. Однако предварительных расчётов прорабатывается обычно несколько, и достаточно подробно.

Когда проект готов, остаётся завезти грунты для "тела" и противофильтрационных устройств, закупить геомембрану от производителя, технические приборы и прочие компоненты и начать работы.
